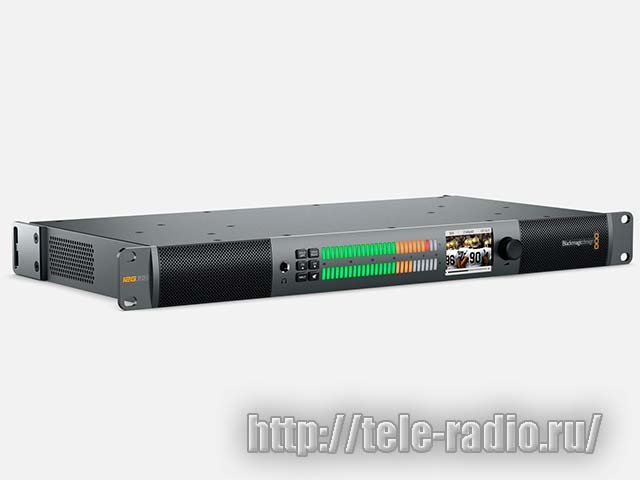

Blackmagic Audio Monitor 12G

Blackmagic Audio Monitor 12G - мониторинг звукового сигнала

Blackmagic Audio Monitor 12G обеспечивает точный контроль аудиодорожки и при этом отличается компактными размерами. Занимая всего одно место в стойке, это решение имеет два сабвуфера, динамики со сверхшироким диапазоном частот и мощный усилитель класса D. Оно оснащено современным интерфейсом 12G-SDI, симметричными XLR-разъемами для аналогового и цифрового AES/EBU-звука, а также входами для бытовой техники класса Hi-Fi. Для мониторинга сигнала используются яркие трехцветные индикаторы и встроенный ЖК-дисплей на передней панели, а выход HDMI 2.0 позволяет подключать большие Ultra HD-экран

С решением Blackmagic Audio Monitor 12G контроль аудиосигнала становится исключительно простой задачей. При размещении в стойке оно обеспечивает проверку звукового сопровождения на деках, видеосерверах и в прямом эфире. Чтобы переключиться между стереофоническими парами входящего SDI-сигнала и проверить параллельные языковые дорожки, достаточно нажать одну кнопку. Компактный размер идеально подходит для использования в мобильных комплектах оборудования и передвижных телестанциях, а также на студиях монтажа и постпроизводства, которые предъявляют самые высокие требования к звуку.

Модель Blackmagic Audio Monitor 12G разработана с учетом передовых технологий анализа звука, что обеспечивает плавный переход в широком диапазоне с чистыми высокими частотами и мощными глубокими басами. Качественные динамики одинаково точно воспроизводят музыку, человеческие голоса и все специальные эффекты, поэтому аудиодорожка будет слышна даже в шумной студии с большим количеством оборудования.

Мониторинг ведут с помощью передней панели, на которую значения уровня выводятся с разбивкой по секторам. Для работы предусмотрены шкалы VU, Loudness и PPM с выбором одной из двух опций — EBU или BBC. В зависимости от используемого стандарта доступны три динамических диапазона: от -45 до +3, между -12 и +12, а также от 0 до 7 дБ. Кроме того, для нормализации звука в ТВ- и видеоматериалах реализована поддержка измерения громкости по LKFS (Loudness, K-weighted, relative to full scale). Светодиодные индикаторы имеют высокую яркость, обеспечивая качественную визуализацию в помещениях с любым освещен

Blackmagic Audio Monitor 12G отличается не только стильным внешним видом, но и прочной конструкцией, которая гарантирует воспроизведение звука без помех. Удобно расположенные индикаторы передней панели, ЖК-дисплей и точное управление уровнем громкости помогут избежать ошибок во время настройки. Для выбора аудиопары, левого или правого канала, источника входного сигнала и отключения аудиодорожки используются встроенные кнопки с подсветкой, а для мониторинга в наушниках есть отдельный разъем.

Blackmagic Audio Monitor 12G имеет вход 12G-SDI и выход HDMI 2.0, которые поддерживают все разновидности SD и HD, а также Ultra HD. В отличие от HD-SDI, современный интерфейс 12G-SDI обеспечивает передачу сигнала в 48 раз быстрее, позволяя использовать всего один кабель для работы с форматами до 2160p/60. Через порт HDMI можно подключить Ultra HD-ТВ или проектор, при этом для мониторинга доступны любые из 16 каналов звука, поступающего на разъем 12G-SDI.

Решение оснащено всеми необходимыми входами и выходами для работы в любых условиях с одинаково высоким качеством. Blackmagic Audio Monitor 12G имеет симметричные разъемы XLR для аналогового и AES/EBU-звука, а также гнездо для систем Hi-Fi, что позволяет подключать любой аудиоисточник. Интерфейсы 12G-SDI и HDMI 2.0 поддерживают самые современные форматы видео со встроенной звуковой дорожкой, а для быстрого выбора сигналов можно использовать кнопки на передней панели.

Когда видео поступает на SDI-вход, Blackmagic Audio Monitor 12G позволяет выполнять преобразование сигнала для дальнейшего мониторинга на большом экране телевизора или проектора с выводом через HDMI-интерфейс. Выбор между SD-, HD- и Ultra HD-форматами происходит автоматически, а выход HDMI обеспечивает передачу материала в сверхвысоком разрешении всего по одному кабелю.

Технические характеристики Blackmagic Audio Monitor 12G

• SDI-видеовход - 1 x 10-битный SD/HD/UltraHD 4K. Поддерживает стандарты 3G-SDI single link 4:2:2/4:4:4 и 6G-SDI single link 4:2:2.
• Поддержка различных скоростей потока - Интерфейсы SDI и HDMI могут переключаться между стандартным и высоким разрешением.
• Сквозной SDI-видеовыход - 1 x 10-битный SD/HD/3G/6G-SDI с реклокингом и возможностью переключения.
• HDMI-видеовыход - 1 x HDMI с разъемом типа A.
• Аналоговые аудиовыходы - 2 канала симметричного аналогового низкоомного аудио линейного уровня с разъемами XLR или 2 канала несимметричного аналогового аудио линейного уровня с разъемами RCA.
• Аналоговый аудиовыход - 1/4? TRS-разъем для подключения наушников.
• AES/EBU-аудиовход - 2 симметричных канала AES/EBU, 110 Ом, с разъемами XLR.
• SDI-аудиовход - 16 каналов, эмбедированных в SD-, HD- и UltraHD 4K-сигнал.
• SDI-аудиовыход - 16 каналов, эмбедированных в сквозной вывод.
• HDMI-аудиовыход - 8 каналов, эмбедированных в SD-, HD- и 4K-сигнал.
• Индикация - Два VU-индикатора с 27 RGB LED-сегментами.
• Выбор режимов работы - Кнопочный интерфейс позволяет выбирать входы независимо для левого и правого каналов, выключать звук на выбранных каналах и регулировать громкость с помощью отдельного регулятора.
• Поддерживаемые стандарты
•     SD-форматы - 625/25 PAL, 525/29.97 NTSC и 525/23.98 NTSC.
•     HD-форматы - 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080PsF23.98,1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080p23.98, 1080p24, 1080p25, 1080p29.97,1080p30, 1080p50, 1080p59.94, 1080p60, 2048x1080p/23.98, 2048x1080p/24, 2048x1080p/25,2048x1080PsF/23.98, 2048x1080PsF/24, 2048x1080PsF/25, 2048x1556PsF/23.98, 2048x1556PsF/24, 2048x1556PsF/25.
•     4K-форматы - 3840x2160p23.98, 3840x2160p24, 3840x2160p25, 3840x2160p29.97, 3840x2160p30.
•     SDI-стандарты - SMPTE 259M, SMPTE 292M, SMPTE 372M, ITU-R BT.656 и ITU-R BT.601.
• Автоматическое переключение SDI-форматов - Между форматами SD, HD, 3G-SDI и 6G-SDI.
• Сэмплирование аудио - Частота дискретизации 96 кГц, разрешение 24 бита.
• Сэмплирование видео - 4:2:2 и 4:4:4
• Программное обеспечение
•     Обновление прошивки - через USB-подключение.
•     Поддерживаемые операционные системы
•         Mac OS X 10.7 Lion и более поздние версии
•         Mac OS X 10.8 Mountain Lion и более поздние версии
•         Windows 7, 8 (32-битные) или Windows 7, 8 (64-битные)
• Интегрированный дисплей
•     Тип дисплея - 2,1-дюймовый цветной LCD-дисплей.
•     Разрешение - 320x240.
•     Отображаемая информация - Изображение с SDI-входа, формат, тип аудио, аудиоканалы, уровень звука.
• Питание
•     Блок питания - Один встроенный универсальный блок питания (AC) с разъемом IEC C14. 110 — 240 В, 50 — 60 Гц.
•     Входное напряжение - 90 — 264 В (AC)
•     Потребляемая мощность - Менее 60 Вт
• Рабочая температура - От 0° до 40° C (от 32° до 104° F)
• Температура хранения - От -20° до 45° C (от -4° до 113° F)
• Относительная влажность - От 0% до 90% без конденсации
• Комплектация
•     Blackmagic Audio Monitor
•     CD-диск с программным обеспечением
