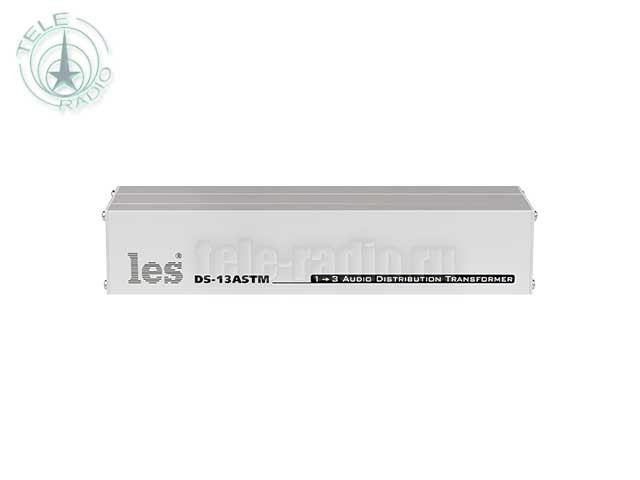

Пассивный трансформаторный распределитель (сплиттер) Les DS-13ASTM
Пассивный распределитель с трансформаторной развязкой (сплиттер) предназначен для передачи аналогового симметричного звукового сигнала от одного источника к трем приемникам. Наличие магнитного экрана позволяет работать с сигналами микрофонного уровня, а использование трансформаторов с сердечниками из Mu-пермалоя обеспечивают отличные частотные и амплитудные характеристики.
Трансформаторная развязка позволяет разорвать земляной контур и гальванически изолировать потребителей друг от друга и от источника сигнала, предотвращая попадание наводки сетевой частоты и ее гармоник в полезный сигнал, а также обеспечивает защиту от наводки, поступающей по общему проводу (экранирующей оплетке) от подключенных к распределителю устройств.
Каждый выход распределителя оснащен тумблером разрыва/соединения земель (GND/LIFT) для оптимизации структуры заземления устройств в зависимости от конкретного применения.
Прибор оборудован транзитным выходом (“Loop-Thru”). Сигнал на данный выход подается напрямую со входного разъема, не подвергаясь никаким обработкам. Это позволяет каскадировать трансформаторные распределители, увеличивая количество подключенных потребителей.
Возможны несколько вариантов крепления для установки распределителя в стойке шириной 10” или 19”.
Информация для заказа:
DS-13ASTM - пассивный трансформаторный распределитель 1 в 3 , настольное исполнение;
BK-1210 - комплект из двух уголков для монтажа в 10" стойку изделий с корпусом из алюминиевого профиля глубиной 62мм, опция;
BK-1219 - комплект из двух уголков для монтажа в 19" стойку изделий с корпусом из алюминиевого профиля глубиной 62мм, опция;
BK-12-2 - комплект из двух уголков и двух соединительных скоб для монтажа в 19" стойку двух изделий с корпусом из алюминиевого профиля глубиной 62мм, опция.
| Параметр | Значение |
|---|---|
| Количество входов/выходов | 1/3 |
| Наличие дополнительного транзитного выхода | да |
| Наличие дополнительного магнитного экрана | да |
| Формат звуковых сигналов | аналоговый, симметричный |
| Тип входа | трансформаторный |
| Тип выходов | трансформаторные |
| Тип разъемов (по входу/по выходу) | XLR |
| Номинальное входное сопротивление приемника, (Ом) | 600 |
| Номинальное выходное сопротивление источника, (Ом) | 10 - 600 |
| Номинальный уровень входного сигнала, (dBu / В) | 0 / 0.775 |
| Максимально допустимый уровень входного сигнала, (dBu / В) | + 10 / 2.451 |
| Предельно допустимая разница потенциалов между входом и выходом, (В) | 600 AC, 1000 DC |
| Коэффициент подавления входного синфазного сигнала на частоте 50 Гц, не менее, (дБ) | 86 |
| Ширина полосы пропускания по уровню - 3 дБ, не менее, (Гц) | 20 - 32000 |
| Номинальный коэффициент передачи (один нагруженный выход), при сопротивлении источника 10 Ом, (дБ) | - 2.5 |
| Номинальный коэффициент передачи (все выходы нагружены), при сопротивлении источника 10 Ом, (дБ) | - 3.1 |
| Неравномерность АЧХ в полосе частот 31.5 Гц - 18 кГц, не более, (дБ) | ± 0,2 |
| Коэффициент нелинейных искажений при номинальном уровне сигнала на частоте 1 кГц, не хуже, (%) | 0,03 |
| Коэффициент нелинейных искажений при номинальном уровне сигнала на частоте 63 Гц, не хуже, (%) | 0,35 |
| Габаритные размеры (Ш х В х Г), (мм) | 215 x 44 x 62 |
| Диапазон рабочих температур (°C) | -35 ... +40 |
