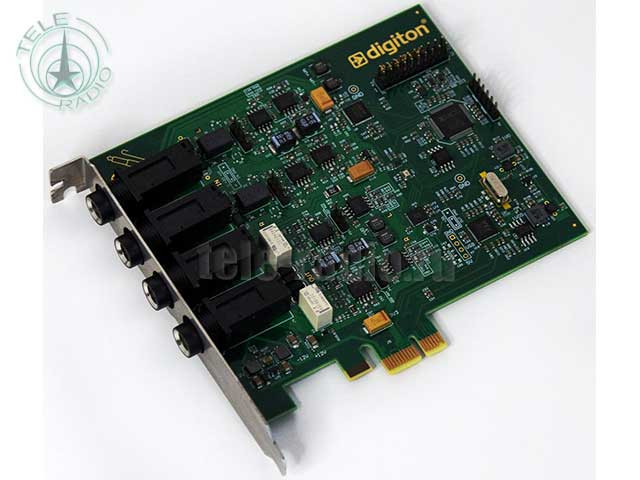

Профессиональная звуковая карта Digiton Systems DIGILINE PCIe BROAD для вещания и автоматизации эфира

DIGILINE PCIe BROAD — внутренняя звуковая карта форм-фактора PCIe x1, созданная специально для задач радиовещания: надёжный линейный ввод/вывод звука с профессиональным качеством, стабильная работа в круглосуточном режиме и совместимость с профессиональным ПО автоматизации, записи и обработки звука. Важные «радийные» особенности:

1) Три сценария работы “в одной карте”: воспроизведение, запись и транзит
Карта поддерживает воспроизведение/запись/транзит аудиосигнала с работой в полнодуплексном режиме (одновременная запись и воспроизведение). Это удобно, когда один ПК одновременно:
• выдаёт звук в эфир (плейаут),
• пишет контрольную запись/логгер,
• или ретранслирует линейный вход на линейный выход.

2) Профессиональные уровни и согласование с вещательным трактом
У входа — переключаемые максимальные уровни: +20 / +10 / 0 дБн, у выхода — +20 / +4 дБн. Это снижает риск перегруза и упрощает стыковку с разными профессиональными устройствами: микшерами, процессорами, кодерами, и т.д.

3) Балансные аналоговые вход/выход с РЧ-фильтром
И вход, и выход выполнены как электронно-балансные и имеют РЧ-фильтр — важная мелочь именно для вещательных объектов, где могут быть сильные наводки. Разъёмы — Jack 6.3 мм (L/R отдельно).

4) Качество линейного тракта
Ровная АЧХ, низкий шум и искажения — то, что нужно для чистого эфира и корректной работы обработок/кодеков.

Типовые варианты применения:

• Плейаут / автоматизация эфира: стабильный линейный выход в микшерный пульт / процессор / кодер. Если на вещательном ПК нужен многоканальный режим (несколько независимых входов/выходов), установите требуемое количество карт — ограничение только в наличии свободных совместимых PCIe x1-слотов на материнской плате.
• Запись и контроль: чистый линейный вход для логгера/записи эфира.
• Транзит: ретрансляция сетевого сигнала региональным вещателем и врезка локально-информационных блоков.

Ключевые характеристики Интерфейс и формат
• Слот: PCIe x1
• Питание: от материнской платы
• Аудиоформат: 24 бит / 48 кГц
• Режим: полнодуплекс (одновременная запись/воспроизведение) Каналы
• 1 стереовход (аналоговый)
• 1 стереовыход (аналоговый) Аналоговый вход
• АЦП: AK5552
• Тип: электронный балансный, с РЧ-фильтром, Jack 6.3 мм
• Входное сопротивление: ≥ 10 кОм
• Максимальный уровень (переключаемый): +20 / +10 / 0 дБн Аналоговый выход
• ЦАП: AK4452
• Тип: электронный балансный, с РЧ-фильтром, Jack 6.3 мм
• Выходное сопротивление: ≤ 60 Ом
• Максимальный уровень (переключаемый): +20 / +4 дБн Параметры качества (вход/выход)
• Частотный диапазон: 20 Гц…20 кГц
• Неравномерность АЧХ (20 Гц–20 кГц): ≤ ±0.15 дБ
• Уровень шума: ≤ −100 дБ (A)
• THD: ≤ 0.005%
• IMD+N: ≤ 0.005%
• Crosstalk: ≤ −90 дБ Поддерживаемые ОС
• Windows 10/11 (32/64-bit), Linux Debian 8/9
