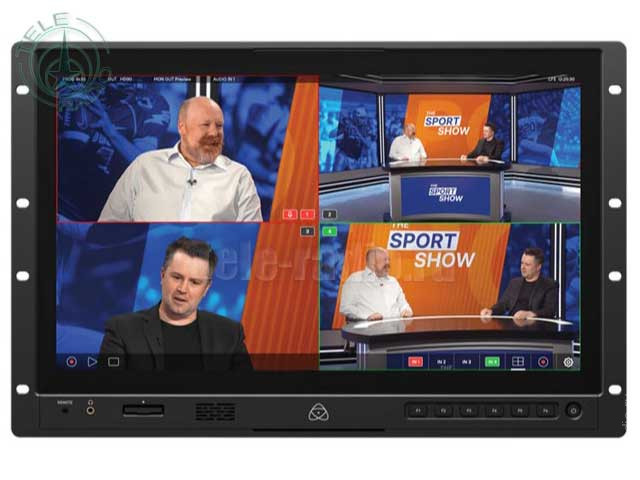

Рэковый 19″ 4K HDR монитор-рекордер-микшер Atomos Shogun AV-19 для live, production и broadcast

Мониторинг нескольких камер в реальном времени, четырехканальное микширование и маршрутизация

Работайте над самыми сложными проектами благодаря широкому, точно откалиброванному 4K HDR DCI-P3 дисплею, который соответствует требованиям режиссеров, технических директоров и операторов.

Shogun AV-19 кроме отличного дисплея обладает функционалом микшера для одновременной работы в реальном времени с 4х потоками и переключениями между ними, а также позволяет записывать 4х ISO-сигнала и PGM.

MONITOR

Надежный 4K-мониторинг

Яркий 19″ дисплей Shogun обладает комплексными инструментами мониторинга, включая false color EL Zone, focus peaking, waveform и т. д. Прочная конструкция и возможность установки в 19″ рэковую стойку или корпус делают Shogun AV-19 идеальным монитором для студийных и выездных трансляций, чтобы предоставить режиссерам, клиентам и актерам надежную картину на любой съемочной площадке.

RECORD

10-битные кодеки, CFexpress и многое другое

Shogun AV-19 записывает сигнал в форматах Apple ProRes, ProRes RAW или Avid DNx с источников SDI или HDMI — это позволит незамедлительно начать пост-обработку отснятого материала сразу по завершению съемок. Материал записывается в формате до 10 бит 4:2:2 на карту CFexpress или на стандартный внешний носитель по USB-C.

Настраиваемые пользователем функциональные кнопки

Для мгновенного доступа к часто используемым функциям — например, инструментам мониторинга, режимам воспроизведения, LUT, анаморфному сжатию — через пользовательский UI-интерфейс можно назначить на одну из шести аппаратных кнопок нужную вам функцию. Эта позволит создать быстрый, надежный и настроенный под себя рабочий процесс для реальных условий производства.

Передача и прием NDI HX3

NDI — ведущий в отрасли стандарт IP-видео, обеспечивающий высококачественное видео и аудио с минимальной задержкой и покадровой точностью по стандартным сетям. Благодаря встроенному разъему Ethernet и поддержке NDI HX3, Shogun AV-19 может передавать и принимать видео, аудио и метаданные вещательного качества по одному стандартному кабелю RJ45, упрощая рабочие процессы и обеспечивая мощное и гибкое IP-производство.

Профессиональные инструменты мониторинга

Shogun AV-19 предлагает полный набор простых инструментов мониторинга для фокусировки, кадрирования и экспозиции, выделения контуров фокусировки, масштабирование (2:1, 1:1), зебры, ложные цвета (включая ARRI и EL Zone™), направляющие кадра, безопасные зоны SMPTE, маркеры сетки, осциллограммы, RGB-парад, вектороскоп и гибкую поддержку 3D/1D LUT с профилями и предустановленными параметрами (включая загрузку файлов формата .cube). Кроме того, Shogun AV-19 обеспечивает мониторинг анаморфного сжатия для коррекции соотношения сторон при использовании анаморфных объективов.

Shogun AV-19 принимает сигналы LOG от камеры и предлагает предварительный просмотр LUT в реальном времени, чтобы приблизительно представить, как будет выглядеть итоговое обработанное изображение в формате Rec.709 — и все это во время записи в высококачественном формате ProRes, DNxHR или ProRes RAW. Пользовательские LUT-таблицы (.cube-файлы) можно загружать с карты CFexpress или SSD и использовать совместно со встроенными инструментами мониторинга для точного контроля экспозиции.

Комплексное решение для телевещания и мероприятий

• Live-ивенты Идеально подходит для многокамерных прямых трансляций, где требуется быстрое принятие решений и надежный мониторинг. Shogun AV-19 позволяет в реальном времени микшировать источники сигнала с камер и графику с помощью отзывчивого сенсорного экрана или физических функциональных кнопок. С помощью Shogun можно выводить на большой экран самые выгодные кадры, стримить в сеть, а также параллельно вести запись и осуществлять мониторинг всех сигналов — все это с помощью одного устройства, готового к транспортировке в кейсе.

• На съемочной площадке На съемочной площадке Shogun AV-19 обеспечивает яркий, точный по цвету эталонный дисплей для режиссеров, DIT-специалистов и других членов съемочной группы, а также возможность быстрого и простого воспроизведения записанных дублей. Благодаря набору инструментов мониторинга Atomos, Shogun AV позволяет легко и уверенно оценивать экспозицию, фокусировку, цвет и кадрирование.

• Контрольный монитор В условиях контрольной комнаты Shogun AV-19 обеспечивает компактное и надежное решение для мониторинга, записи и микширования. Контролируйте несколько входов с камер и принимайте обоснованные решения во время прямых трансляций или записи. Компактный форм-фактор для установки в стойку и простая калибровка делают его практичным выбором для стационарных инсталляций.

Максимальные возможности подключения

Shogun AV-19 поддерживает сложные рабочие процессы благодаря широкому спектру входов/выходов SDI и HDMI, аудиоподключений и вариантам питания.

A — Звук: входы XLR для линейных или микрофонных источников с возможностью выбора фантомного питания 48 В для совместимых микрофонов. Выходы XLR для мониторинга.

B — Питание: 1×4-контактный XLR для источника постоянного тока (входит в комплект) или от одной батареи (приобретается отдельно).

C — HDMI и SDI: 2×12G-SDI (обратная совместимость с 6G/3G) + 2x 3G-SDI входа. Поддерживаются уровни A и B. 1×12G-SDI выход. 1x HDMI вход/выход до 4K60P.

D — Сетевые возможности: Порт Ethernet RJ45 открывает доступ к мощным сетевым возможностям, включая NDI и подключение к облаку.

E — Синхронизация: Поддерживает входной опорный сигнал для синхронизации с внешним источником. Также может использоваться в качестве входа таймкода LTC для многокамерных сетапов.

F — USB: 2х порта USB-C для подключения внешних носителей информации, управления камерой и других аксессуаров

Управление камерой

С помощью интуитивно понятных экранных ползунков можно настраивать баланс белого, диафрагму, выдержку/угол и ISO. Красная рамка показывает, когда камера ведет внутреннюю запись, независимо от того, запускается ли она на самой камерой или устройством Shogun AV-19. Управление камерой с монитора Shogun 19-AV доступно для большинства беззеркальных камер Canon, Fujifilm, Nikon, Panasonic и Sony через кабель USB-C, а также для всех моделей серии Z CAM E2 (требуется кабель, приобретается отдельно — ATOMCAB018).

Калибровка, которой можно доверять

Shogun AV-19 поддерживает профессиональную калибровку с помощью устройств Display Pro HL и Plus HL, подключенных через калибровочный кабель Atomos (ATOMCAB018, продается отдельно). Калибровка обеспечивает стабильно точный мониторинг в HDR и Rec.709, поэтому вы точно можете быть уверенными в корректной цветопередаче.

Профессиональный, полностью интегрированный звук

Shogun AV-19 поддерживает 24-битное/48 кГц PCM-аудио, имеет два балансных входа XLR с фантомным питанием 48 В для внешних микрофонов или линейных источников звука, а также имеет регуляторы усиления, индикаторы уровня и регулировку задержки для каждого канала. В Shogun 19-AV предусмотрены балансные выходы XLR, вложенный звук на выходах HDMI/SDI, встроенные динамики и разъем для наушников для прямого мониторинга и синхронизации с видео.
