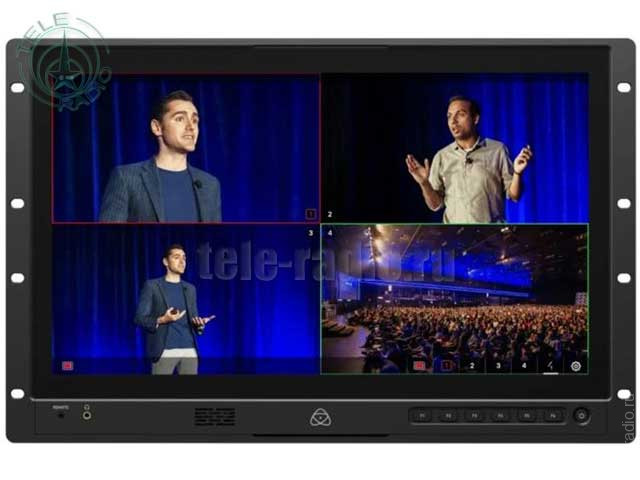

Рэковый монитор Atomos Shogun AV-19M

Надежный мониторинг в 4K

Яркий 19″ сенсорный дисплей Atomos Shogun AV-19M (4K HDR, цветовой охват DCI-P3) обеспечивает высокую детализацию изображения, позволяя точно оценивать каждый кадр. Прочная конструкция и возможность установки в рэковую стойку делают мониторы Shogun AV-19 отличным выбором для аппаратных, ПТС, рабочих зон режиссера на площадке и выездных съемок. Shogun AV-19M также может служить крупноформатным дисплеем для режиссеров, заказчиков и других членов съемочной группы.

Поддержка интерфейсов SDI, HDMI и IP

Мониторы Shogun AV-19 легко интегрируются как в традиционные, так и в IP рабочие процессы. Наличие разъемов SDI и HDMI обеспечивает совместимость со стандартным оборудованием, а поддержка технологии NDI HX3 (через Ethernet) позволяет гибко организовать мониторинг в совместимых IP-сетях.

Мониторинг одного или четырех источников NDI

Устройство позволяет принимать видеосигнал NDI HX3 по сети Ethernet и выводить изображение с одного источника на полный экран или отображать до четырех источников NDI одновременно в режиме разделенного экрана (quad-view). Это дает съемочной группе возможность контролировать несколько сетевых видеопотоков без использования отдельной системы мультивьюера.

Настраиваемые пользователем функциональные кнопки

Для мгновенного доступа к часто используемым функциям — например, инструментам мониторинга, режимам воспроизведения, LUT, анаморфному сжатию — через пользовательский UI-интерфейс можно назначить на одну из шести аппаратных кнопок нужную вам функцию. Эта позволит создать быстрый, надежный и настроенный под себя рабочий процесс для реальных условий производства.

Калибровка, которой можно доверять

Shogun AV-19M поддерживает профессиональную калибровку с помощью устройств Display Pro HL и Plus HL, подключенных через калибровочный кабель Atomos (ATOMCAB018, продается отдельно). Калибровка обеспечивает стабильно точный мониторинг в HDR и Rec.709, поэтому вы точно можете быть уверенными в корректной цветопередаче.

Профессиональный, полностью интегрированный звук

Shogun AV-19 поддерживает 24-битное/48 кГц PCM-аудио, имеет два балансных входа XLR с фантомным питанием 48 В для внешних микрофонов или линейных источников звука, а также имеет регуляторы усиления, индикаторы уровня и регулировку задержки для каждого канала. В Shogun 19-AV предусмотрены балансные выходы XLR, вложенный звук на выходах HDMI/SDI, встроенные динамики и разъем для наушников для прямого мониторинга и синхронизации с видео.

Профессиональные инструменты мониторинга

Shogun AV-19M предлагает полный набор простых инструментов мониторинга для фокусировки, кадрирования и экспозиции, выделения контуров фокусировки, масштабирование (2:1, 1:1), зебры, ложные цвета (включая ARRI и EL Zone™), направляющие кадра, безопасные зоны SMPTE, маркеры сетки, осциллограммы, RGB-парад, вектороскоп и гибкую поддержку 3D/1D LUT с профилями и предустановленными параметрами (включая загрузку файлов формата .cube). Кроме того, Shogun AV-19M обеспечивает мониторинг анаморфного сжатия для коррекции соотношения сторон при использовании анаморфных объективов.

Shogun AV-19M поддерживает сигналы LOG от камеры и обеспечивает предварительный просмотр LUT в реальном времени, чтобы приблизительно представить, как будет выглядеть итоговое обработанное изображение в формате Rec.709. Пользовательские LUT-таблицы (.cube-файлы) можно загружать совместимых носителей и использовать совместно со встроенными инструментами мониторинга для точного контроля экспозиции.

Решение для телевещания, производства и лайв-мероприятий

• Live-ивенты Shogun AV-19M обеспечивает яркое и надежное изображение для мониторинга в ходе прямых трансляций, где критически важны четкость картинки и быстрота принятия решений, выступая в качестве специализированного продакшн-монитора с поддержкой интерфейсов NDI, SDI или HDMI.

• На съемочной площадке Предоставление HQ-станции просмотра для режиссеров, DIT, съемочных групп и заказчиков. Профессиональные инструменты мониторинга Shogun AV-19M упрощают оценку экспозиции, фокусировки, цвета и кадрирования.

• Контрольный монитор Яркий 19″ сенсорный экран обеспечивает ключевым участникам съемочной группы четкое и единое для всех изображение. Возможности подключения по интерфейсам SDI, HDMI и NDI обеспечивают гибкость при работе как с сигналами от традиционных камер, так и с сетевыми источниками.

Максимальные возможности подключения

Shogun AV-19M сочетает в себе профессиональные интерфейсы SDI и HDMI и поддержку технологии NDI HX3 (передача видео по сети Ethernet). Возможности мониторинга звука, разъемы XLR, гибкие варианты питания и конструкция, адаптированная для установки в рэковую стойку, позволяют легко интегрировать монитор в профессиональные рабочие процессы.

A — Аудиовыход: вывод встроенного аудиосигнала через разъемы XLR для внешнего мониторинга

B — Питание: 1×4-контактный XLR для источника постоянного тока (входит в комплект) или от одной батареи (приобретается отдельно)

C — HDMI: 1 вход и 1 выход HDMI с поддержкой разрешения до 4Kp60

D — SDI: 1 вход 12G-SDI (с обратной совместимостью с 6G/3G) и 1 выход 12G-SDI.

E — Сеть: порт Ethernet (RJ45) для реализации эффективных рабочих процессов на базе IP-технологий с использованием одного стандартного сетевого кабеля.

F — USB: 2х порта USB-C для подключения внешних накопителей для обновления прошивки и LUT

Характеристики

Физические параметры устройства

Вес	5.2 кг
Размеры (Ш x В x Г)	482×310×60 мм
Монтажные точки	Уши для установки в 19″ rack
Высота rack	7RU
Vesa-крпепление	Нет

Корпус и управление

Материал корпуса	Алюминиевые с ABS-пластиком
Охлаждение	Активный кулер с теплоотводом
Tally light	Спереди
Кнопки	Питание и 6х назначаемых
Тачскрин	Да

Физические параметры устройства

Входной вольтаж	DC 12-16.8v
Рабочая мощность	75W
Совместимые батареи	Подключение к одному или обоим 4-контактным XLR-входам DC
Вольтаж батарей	14.4V номинальное
Питание от батареи	Питание от одной батареи через 4-контактный разъем XLR
DC-коннектор	1 x 4 Pin XLR (12-16,8v)
Dtap	Через опциональный кабель D-Tap to 4 Pin XLR

Дисплей

Диагональ	19″
Разрешение	3840×2160 4K UHD
Глубина цвета	10 бит (8 аппаратных + 2 программных)
Яркость	1200 нит
Соотношение сторон	16:9
Color Gamut	100% Rec.709, 99% DCI-P3, 99% NTSC, 87% BT.2020
Поддержка калибровки	Через Calibrite Display Pro или Display Plus на PC/Mac с помощью кабеля Atomos LANC (продается отдельно, артикул ATOMCAB018)

Цветовые пространства

Gamma	Sony SLog / SLog2 / SLog3 / HLG, Canon C-Log / C-Log2 / C-Log3, ARRI Log CEI160 / LogCEI200 / LogCEI250 / LogCEI320, / LogCEI400 / LogCEI500 / LogCEI640 / LogCEI800 / LogCEI1000 / LogCEI1280 / LogCEI1600, Panasonic V-Log / HLG, JVC J-Log, Red RedLogFilm / Log3G10 / Log3G12, FujiFilm F-Log, PQ (HDR10), HLG, Nikon N-Log
Gammut	DCI P3, DCI P3+, DCI-P3 D65, Rec709. Sony: S-Gamut / S-Gamut3 / S-Gamut3.cine / BT.2020 / Rec.709. Canon Cinema / Panasonic V Gamut /ARRI Alexa Wide Gamut / JVC LS300. RED DragonColor / DragonColor2 / RedColor2 / RedColor3 / RedColor4 / RedWideGamut
3D LUT отображение	.Cube format (поддерживает 17 & 33 точки)
3D LUT down-stream	Сквозной вывод
3DLUT 50/50	Да
Режимы мониторинга	Native/ 709 / HLG / PQ / 3D LUT
Преобразование HDR для вывода	Log / HDR to HLG / PQ

Видеовход

HDMI	1 x HDMI (2.0) до 4Kp60
SDI	2 x 12G SDI (совместим с 6G/3G) + 2 x 3G SDI
WiFi	Нет
Глубина цвета	8/10-Bit для Video / до 12-Bit для RAW
Цветовая субдискретизация	YCbCr 420 и 422
HDR выходное преобразование	Да, с авто обнаружением
Ethernet	через протокол NDI HX

Видеовыход

HDMI	1 x HDMI (2.0) до 4Kp60
SDI сквозной выход	1 x 12G-SDI
WiFI	Нет
Субдескритизация	422
Битность	8/10-bit video

Сеть

Ethernet

1 x RJ45

Подключения

USB	2 x USB-C 2.0 / 3.0
Bluetooth	Нет
LANC	Да

Преобразование видеосигналов

HDMI в SDI	Да
SDI в HDMI	Да

Звук ввод / вывод

Качество звука	24-Bit / 48kHz
Аудиокодек	PCM
HDMI	8 каналов 24 bit, зависит от входа
SDI	12 каналов 24 bit, зависит от входа
Аналоговый звук IN	2 x XLR (female)
Аналоговый звук OUT	2 x XLR (male)
Динамики	Моно
Разъем под наушники	3.5мм двухканальный

Тайм-код

Вложенный	SDI и HDMI
Дата дня	Да
Reference / Genlock	Да (только playback)
LTC	LTC через BNC-вход в режиме записи

Разрешение и частота кадров (Запись, мониторинг и воспроизведение)

8K RAW	До 8Kp30 через SDI
6K RAW	До 6Kp60 через SDI
4K RAW	До 4Kp60 через SDI
2K RAW	До 2Kp240 через SDI
4K DCI	До 4Kp60
4K UHD	До UHDp60
2K DCI 2048×1080	До 2Kp60
1080p	До 1080Kp120
1080 PsF	Только через pulldown to progressive
1080i	До 2Kp240 через SDI
720p	До 720Kp60

Поддерживаемые носители

USB	USB 3.0 медианосители
Файловая система	ExFAT

Запись в кодеки

Appple ProRes RAW	ProRes RAW, ProRes RAW HQ
Appple ProRes	LT, 422, 422 HQ
Avid DNxHD	DNxHD 220x, 220, 145, 36
Avid DNxHR	LB, SQ, HQ, HQX
H.265	LQ, MQ, HQ, XQ in 8/10-bit, 4:2:2 и 4:2:0
H.264	Не поддерживается

Воспроизведение

Плейлисты	Да, создание пользовательских списков воспроизведения из полных клипов или саб-клипов
Сквозной	Да, с настраиваемыми пользователем маркерами входа/выхода
Apple ProRes RAW	Да, клипы записаны с линейным PCM-звуком
Apple ProRes	HQ/422/LT — да с линейным PCM-звуком
Avid DNx	DNxHD: 220x, 220, 145, 36 — DNxHR HQX, HQ, SQ, LB — да с линейным PCM-звуком
H.265	Да

Запись

Pre-roll	8 секунд в HD / 2 секунды в 4K — ProRes, только DNxHD
Timelapse	Да
ISO-запись	4 x ISO до 1080p60 (3G SDI Level A и B)
Микшированная запись PGM	Да

Несколько входов / Микширование

Quad-view	только NDI HX3
Переключение входов	только NDI HX3

Процессинг сигнала

Масштабирование 4K UHD в HD	Сквозной выход — 4K UHD в FHD
DCI Crop	Сквозной выход — 17:9 в 16:9 crop
Pulldown removal	24 / 25 / 30 pSF > 24 / 25 / 30p (2:2 pulldown), 60i > 24p (3:2 pulldown)

Комплект поставки

В комплекте	Монитор Shogun AV-19M Блок питания 4-pin XLR Кабель питания Гайки и болты для установки в стойку (10 шт) Защитная ткань для экрана Краткое руководство пользователя
Размер коробки	581×383×165мм
Вес коробки	10 кг (включая кабели и аксессуары)

Гарантия

Стандартная

1 год
