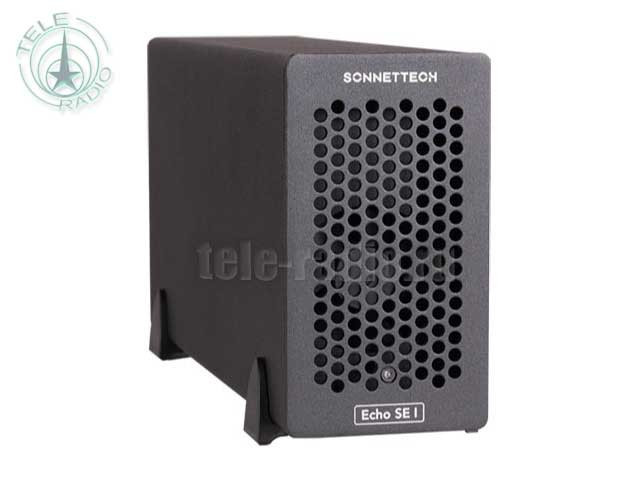

Система расширения Sonnet Echo Express SE I Thunderbolt 5 One-Slot PCIe Card Expansion System

Ноутбуки и мини-компьютеры с портами Thunderbolt 5 обладают огромной вычислительной мощностью, но не имеют слотов PCIe, необходимых для подключения адаптеров, плат захвата или ускорителей. Sonnet предлагает идеальное решение для преодоления этого ограничения — система расширения Echo SE I Thunderbolt 5 to PCIe.

Эта компактная система с одним слотом, совместимая с компьютерами Apple Mac серии M, компьютерами Intel Mac с портами Thunderbolt 3, а также компьютерами Windows и Linux с портами Thunderbolt 5, 4 или USB4, позволяет легко подключить практически любую совместимую с Thunderbolt карту PCIe без графического процессора к компьютеру с помощью кабеля Thunderbolt 5 (в комплекте).

Шасси для профессиональной карты PCIe

Echo SE I T5 позволяет подключить карту профессиональную плату PCIe — например, карту захвата и плейбека видео, аудиоинтерфейс, хост-адаптер SAS, SATA или Fibre Channel, многопортовый Ethernet 10 Гбит/с или 25 Гбит/с или RAID-контроллер — чтобы добавить недостающие вашему компьютеру порты и возможности. Благодаря двунаправленной пропускной способности PCIe до 6000 МБ/с вы сможете подключить требовательную к пропускной способности карту и использовать ее мощь через порт Thunderbolt 5.

Слот PCIe 4.0 и место для дочерней платы

Sonnet Echo SE I T5 оснащён слотом x8 PCIe 4.0 и поддерживает карты PCIe одинарной или двойной ширины. Двойной ширины? Примерами служат профессиональные видео- и аудиокарты, такие как Blackmagic Design DeckLink 8K Pro G2, занимающие два слота, или платы с подключенными дочерними платами, которые используют дополнительное пространство рядом с основными платами.

Резервное питание

Echo SE I T5 оснащен дополнительным разъемом питания PCIe, который позволяет использовать требовательные к питанию карты, такие как AJA Kona 5, Blackmagic Decklink 4K Extreme12G и DeckLink 8K Pro G2, а также Deltacast 12G/4C.

Поддерживает практически любые совместимые с Thunderbolt карты PCIe без графического процессора

Шасси Echo SE I T5 габаритами всего 3.4″ в ширину, 11,2″ в длину и 5.8″ в высоту поддерживает установку карт длиной до 7.75″, что делает его совместимым практически со всеми совместимыми с Thunderbolt картами PCIe 4.0, 3.0, 2.0 и 1.1. Не уверены, совместима ли ваша карта или карта, которую вы рассматриваете? Sonnet составили список совместимых карт, в котором указаны карты, совместимые с Thunderbolt.

Лёгкий. Прочный. Интеллектуальный

Лёгкий и прочный алюминиевый корпус системы Echo SE I T5 надёжно защищает установленную карту PCIe. Поскольку система автоматически включается и выключается вместе с компьютером, на корпусе нет кнопки питания, что гарантирует отсутствие лишних трат энергии, если бы вы забыли выключить шасси.

Практически бесшумная работа

Echo Express SE I T5 разработан для бесшумной работы, что делает его идеальным для помещений с повышенными требованиями к шуму, таких как студии звукозаписи, вещания, помещения монтажеров. Внутренний циркуляции воздушного потока устроена таким образом, чтобы вентилятор с адаптивной скоростью вращения охлаждал установленную карту бесшумно и эффективно — даже при пиковой нагрузке.

Thunderbolt 5 — производительность будущего уже сегодня

Echo SE I T5 обладает интерфейсом Thunderbolt 5 для максимальной производительности установленных PCIe-плат. Благодаря скорости двунаправленной передачи данных 80 Гбит/с — вдвое выше, чем у Thunderbolt 4 — и до 120 Гбит/с для более высокой пропускной способности видеопотока вы сможете вывести производительность на новый уровень.

Больше, чем просто самый быстрый внешний интерфейс из доступных

Echo SE I T5 оснащён двумя портами Thunderbolt, которые обеспечивают пропускную способность для поддержки PCIe-карт с максимальной производительностью. Один порт зарезервирован для подключения шасси к компьютеру, а второй позволяет подключать дополнительные периферийные устройства Thunderbolt или USB.

• Подключение до пяти дополнительных устройств Thunderbolt Дополнительный порт поддерживает периферийные устройства Thunderbolt 5, 4 и 3; вы даже можете подключить пять дополнительных устройств Thunderbolt с автономным питанием, последовательно соединив их в цепочку.
• Поддержка периферийных устройств USB со скоростью 80 Гбит/с, 40 Гбит/с, 20 Гбит/с и 10 Гбит/с Подключите сверхбыстрое USB-устройство ко второму порту Thunderbolt с помощью соответствующего кабеля или адаптера.
• Питание периферийных устройств Для устройств с питанием от шины USB, которым требуется дополнительное питание, через дополнительный порт Thunderbolt предоставляется 15 Вт.
• Поддержка подключения одного дисплея 8K Максимально эффективно используйте один порт Thunderbolt компьютера, подключив дисплей с самым высоким разрешением, поддерживаемым вашим компьютером.

Технические характеристики

СОВМЕСТИМОСТЬ

Совместимость с Mac

• Mac (серия M)
• Mac (Intel) с портами Thunderbolt 3
• macOS 14+
• совместим с macOS Tahoe

Совместимость с Windows

• Компьютер с Windows с портами Thunderbolt 5 или 4
• Компьютер с Windows с портами USB4 или USB4 V2
• Windows 11

Совместимость с Linux

• Компьютер на базе Linux с портами Thunderbolt 5 или 4
• Linux Kernel 6.1, 6.12

Совместимость с PCIe-картами

• Список совместимых карт PCIe

АППАРАТНАЯ ЧАСТЬ

Парт.номер

• ECHO-EXP-SE1-T5

Гарантия

• 1 год

Форм-фактор

• Система расширения Thunderbolt

Внешние коннекторы

• Два порта Thunderbolt
• Питание 12 В

Внутренний коннектор

• 6-контактный Mini-Fit обеспечивает питание карт PCIe, которым требуется дополнительное питание

Слот расширения

• Один x8 механический (x4 электрический) PCIe 4.0 [спецификация Thunderbolt 5]

Поддерживаемые PCIe-карты

• Одна PCIe-карта x8 половинной длины (максимум 7,75″), одинарной ширины и полной высоты
• Одна дочерняя карта

Адаптер питания

• Универсальный 60W, 100-240V, 50-60 Hz
• NRTL Certified

Рабочая температура

• от 0˚C до 35˚C

Габариты ДxШxВ

• 8.5×28.3×14.6 см

Вес

• 1.13 кг

Соответствие

• RoHS 3 (Directive 2015/863)
• IEC62368-1 and IEC62368-2

Состав комплекта

• Система расширения Echo SE I T5 Thunderbolt 5
• Универсальный адаптер питания
• Кабель питания для конкретного региона
• Дополнительный кабель питания 6-pin to 6-pin
• Кабель Thunderbolt 5 длиной 0,8 метра
• Фиксатор разъёма ThunderLok-A
• Документация
