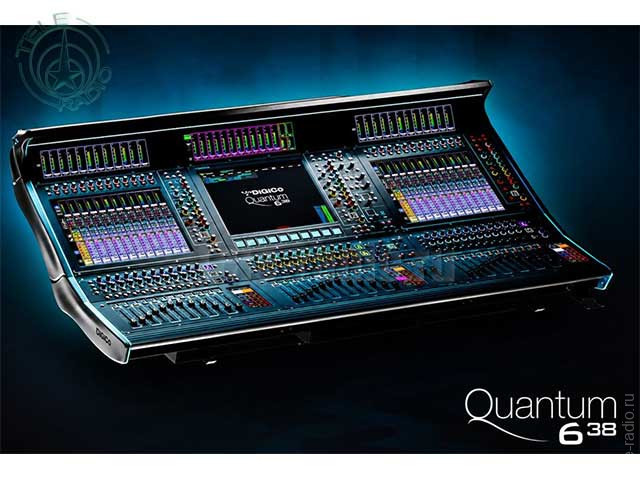

Цифровая микшерная консоль DiGiCo Quantum 638

Компания DiGiCo представила Quantum638, новую цифровую микшерную консоль серии Quantum. Модель занимает место между Quantum852 и Quantum338 Pulse и продолжает направление, которое в предыдущем поколении занимали SD7 и SD5.

При разработке Quantum638 сохранен ряд решений, хорошо знакомых пользователям SD7 и SD5, и перенесен на современную платформу Quantum. Консоль получила более мощную обработку, обновленную рабочую поверхность, расширенное управление макросами и возможность выбора между конфигурациями Single Engine и Dual Engine.

Главные особенности Quantum638: 256 входных каналов с полным процессингом и выбор между конфигурациями Single Engine и Dual Engine. Quantum638 стала первой консолью серии Quantum, для которой DiGiCo предлагает обе конфигурации в рамках одной модели. Версия Dual Engine может также работать в режиме Single Engine.

256 входных каналов и архитектура Quantum

Quantum638 поддерживает 256 входных каналов и 128 Aux/Sub-Group шин, каждый с полным процессингом. В систему также входят матрица 48 × 48 с полным процессингом, 128 экземпляров функции Nodal Processing, 64 полосы Mustard Processing, 16 слотов Spice Rack и функция True Solo.

По своим возможностям модель располагается между Quantum852 и Quantum338 Pulse. Это важное положение в линейке: Quantum638 рассчитана на проекты, где требуется большой запас каналов и обработки, при этом размеры рабочей поверхности остаются близкими к SD7.

Рабочая поверхность в знакомом формате

Консоль оснащена тремя 17-дюймовыми сенсорными дисплеями высокого разрешения и 38 моторизованными 100-миллиметровыми фейдерами. Они распределены между тремя основными рабочими секциями и двумя мастер-фейдерами.

Верхнюю часть поверхности занимают три 14-дюймовых дисплея индикаторов. Дополнительно используются три экрана переключения банков и 53 цветных TFT-дисплея в канальных секциях. Такая организация позволяет одновременно видеть больше информации о каналах, уровнях и назначенных функциях.

Пользователи SD7 узнают привычные энкодеры Gain/Trim. При этом в Quantum638 переработана работа с макросами.

Для каждого канала предусмотрены канальные макросы, которые следуют за каналом при изменении раскладки рабочей поверхности. Назначаемые энкодеры Macroder динамически меняют функцию в зависимости от выбранного канала.

InfoBar и быстрый контроль состояния консоли

Еще одно изменение рабочей поверхности, информационный блок InfoBar.

На нем постоянно отображаются снапшоты, таймкод, текущее время и системные предупреждения. Инженер может контролировать состояние консоли непосредственно во время работы, не переходя между дополнительными окнами.

Для концертной или театральной работы это особенно важно в моменты, когда одновременно приходится следить за текущим Cue, таймкодом, состоянием каналов и режимами мониторинга.

Single Engine и Dual Engine

Quantum638 выпускается в двух конфигурациях: Single Engine и Dual Engine.

Версия Dual Engine может работать и в режиме Single Engine. Это позволяет выбирать архитектуру консоли с учетом масштаба проекта, требований к резервированию и бюджета.

В каждом процессорном модуле предусмотрены два слота DMI, интерфейс MultiMode Optocore, разъемы Dante Primary и Secondary, карта Fourier Interface Card и интерфейсы MADI I/O.

Один интерфейс MultiMode Optocore обеспечивает 504 дополнительных аудиотракта при 48 и 96 кГц. Дополнительно можно установить второй контур Optocore и увеличить количество доступных аудиотрактов.

Dante, Fourier и DMI

Dante входит в стандартную конфигурацию Quantum638. Также штатно устанавливается карта Fourier Interface Card, предназначенная для интеграции с платформой Fourier Audio transform.engine.

Два слота DMI на каждый процессорный модуль позволяют расширить входы и выходы под конкретную систему. Среди совместимых интерфейсов указаны AES, Dante, KLANG, MADI, Waves и другие форматы.

Quantum638T для театральных постановок

Одновременно с базовой Quantum638 DiGiCo представила театральную версию Quantum638T.

Она построена на той же аппаратной платформе, но получает дополнительный пакет Theatre software extension с функциями Auto Update, Aliases, Players, расширенными инструментами программирования контрольных групп CG и функцией Matrix Nodal Delays.

Quantum638T рассчитана прежде всего на мюзиклы, драматические спектакли, театральные гастроли и стационарные постановки, где большое значение имеют работа с Cue, сменой составов и сложной маршрутизацией.

Размеры и место в линейке

Габариты рабочей поверхности Quantum638 составляют 1555 × 957 × 535 мм, вес 93 кг. По размерам консоль близка к SD7, что может быть особенно важно при замене существующей системы в аппаратной или гастрольном комплекте.

Quantum638 рассчитана на концертные площадки, фестивали, гастрольные проекты, театральные туры и стационарные системы. Quantum638T использует ту же платформу, но добавляет инструменты для сложного театрального программирования.

Основные характеристики

• Вычислительная мощность: 256 входных каналов, 128 шин Aux/Sub-Group, матрица 48×48 с полной поканальной обработкой.
• Обработка сигнала: 128 экземпляров Nodal Processing, 64 полосы Mustard Processing, 16 слотов Spice Rack, функция True Solo.
• Мастер-шины: поддержка форматов LR, LCR, LCRS и 5.1.
• Эффекты: внутренняя стойка с 34 эффектами, возможность добавления до 48 стереоэффектов (реверберация, задержки, хорус и др.), 32 графических эквалайзера.
• Частота дискретизации: 48 кГц или 96 кГц.
• Интерфейсы: 32-битные микрофонные/линейные входы, 8 линейных выходов, AES/EBU I/O, GPI/GPO, MIDI, SMPTE LTC, 4 коммутатора Ethernet, 8 наборов MADI I/O.
• Оптоволоконная сеть: встроенный интерфейс Optocore (стандартная комплектация), поддержка второй петли для увеличения пропускной способности.
• Слоты расширения: 4 слота DMI (по два на каждый процессор) для интеграции дополнительных интерфейсов.
• Блоки питания: с возможностью горячей замены.
• Габариты и вес: 1555 x 957 x 535 мм, 93 кг.

Интерфейс и управление

• Сенсорные экраны: три 17-дюймовых дисплея высокой яркости.
• Моторизованные фейдеры: 38 полноразмерных (100 мм) и 12 дополнительных с ходом 60 мм.
• Вспомогательные экраны: три 6,8-дюймовых TFT-дисплея и три 14-дюймовых экрана Meterbridge.
• Макро-элементы: улучшенные кнопки Macro, включая четыре канальных Macro, которые следуют за выбранным каналом.
• InfoBar: панель для постоянного отображения снимков состояния, таймкода и системных предупреждений.
• Выходы на наушники: два выхода для индивидуального контроля звука инженером и звукорежиссёром.

Версии и резервирование

Консоль доступна в двух конфигурациях:

• Single-engine: с одним процессорным движком.
• Dual-engine: с двумя процессорными движками (при этом dual-engine можно использовать и в режиме single-engine).

Обе версии включают двойные слоты DMI и блоки питания с горячей заменой для повышения надёжности.

Опциональное программное обеспечение Quantum 638T добавляет функции, критически важные для театра:

• Auto Update (автоматическое обновление);
• Aliases и Players (управление источниками звука);
• продвинутые инструменты для работы с CG-программированием;
• Matrix Nodal Delays (задержки для нодальных систем).

Для каких задач подходит

DiGiCo позиционирует Quantum 638 как решение для театральных туров и инсталляций, живых концертов, фестивалей и религиозных учреждений, где важны компактность, скорость работы и резервирование. Благодаря знакомой эргономике консолей DiGiCo, инженерам не нужно заново осваивать систему, что снижает операционные издержки в стрессовых условиях.

Технические спецификации Quantum 638

Интерфейс и Управление

Моторизованные фейдеры
38 x 100мм
Основные дисплеи
3 x 17″ LCD high-resolution touchscreens
Вспомогательные экраны
3 x 6.8″ LCD + 3 x 14″ Meterbridge
Интерактивные TFT
38 x 1.3″ Touch + 15 x 1.3″ LCD

Каналы и Вычислительный DSP

Входные каналы
256 входных каналов с полной обработкой
Шины и Матрицы
128 Aux/Sub-Group / 48×48 Matrix
Mustard & Nodal
64 Mustard Strips / 128 Nodal
Spice Rack & FX
16 Spice Rack Slots / 48 Stereo FX

Коммутация и Резервирование

Резервирование системы
Dual Internal Engine + Dual PSU
Локальные I/O и MADI
8 Mic/Line, 8 AES, 8 MADI (BNC)
Оптоволокно и DMI
MultiMode Optocore + 2 x DMI на engine
Встроенный процессинг
Fourier Interface Card (standard)

Спецификации по официальному datasheet DiGiCo Quantum 638 / 638T. Поддерживаются 48 кГц и 96 кГц; локальные Mic/Line входы используют 32-bit архитектуру.

Quantum 638T / Theatre Software

Quantum 638T сохраняет аппаратную платформу Quantum 638, но может комплектоваться специализированной Theatre Software option для театральных постановок и сложных cue-based шоу.

• Auto Update

Автоматическое обновление параметров при переходе между cue.

• Aliases

Гибкая работа с заменами исполнителей, персонажей и назначений.

• Players

Дополнительные инструменты для воспроизведения и театрального workflow.

• Advanced CG

Расширенное программирование Control Groups для сложных постановок.
