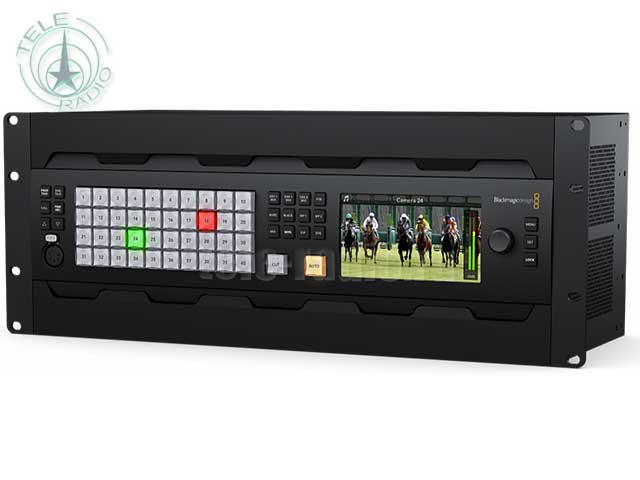

Видеомикшер Blackmagic ATEM 4 M/E Constellation 4K Plus

ATEM 4 M/E Constellation 4K Plus - новый сверхмощный эфирный видеомикшер с поддержкой Ultra HD имеет 80 входов 12G-SDI с преобразованием формата, 48 вспомогательных выхода 12G-SDI, 4 процессора DVE, 16 модулей цветового кеинга, 4 медиаплеера, 4 разъема для многооконного мониторинга в Ultra HD и 2 режима SuperSource. Дополнительно предусмотрены возможность двусторонней связи с оператором и звуковой блок Fairlight на 156 каналов с эквализацией и динамическими эффектами.

Характеристики

Общее Количество Видеовходов

80

Общее количество Видеовыходов

52

Общее Количество вспомогательных выходов

48

Тарифы SDI

1,5G, 3G, 6G, 12G.

Общее Количество Аудиовходов

2 x сбалансированных разъема 1/4 дюйма,

2 x 64-канальный вход BNC MADI,

1 x 5-контактный разъем XLR Talkback.

Общее количество Аудиовыходов

2 x сбалансированных разъема 1/4 дюйма,

4 x 64-канальный выход BNC MADI,

1 x 5-контактный разъем XLR Talkback.

Соединения с временным кодом

1 x 3-контактный Временной код XLR В,

1 x 3-контактный выход тайм-кода XLR.

Опорный ввод

Тройная синхронизация или Черная вспышка.

Повторная синхронизация видеовхода

На всех 80 входах.

Преобразователи частоты кадров и формата

На всех 80 входах.

Видеовходы SDI

80 x 10-битное разрешение 720p, 1080i, 1080p, 2160p.

Аудиовходы SDI

8-канальный встроенный звук на всех SDI-входах.

Дополнительные Аудиовходы

1 x 5-контактный разъем XLR для обратной связи.

Видеовыходы SDI

52 x 10-битное разрешение 720p, 1080i, 1080p, 2160p.

Аудиовыходы SDI

16 каналов встроены в SDI-выход на всех выходах.

Дополнительные Аудиовыходы

1 x 5-контактный разъем XLR для обратной связи.

Выходные данные программы SDI

Любой из 48 выходов SDI.

Преобразованные с понижением значения Выходные данные программы SDI

8

Выходные данные предварительного просмотра SDI

Любой из 48 выходов SDI

Выходы SDI с несколькими режимами просмотра

4 x выделенных выхода,

До дополнительных 48 маршрутизируемых выходов.

Выходы HDMI с несколькими режимами просмотра

Нет

Вывод веб-камеры

1 порт USB-C с поддержкой 720p или 1080p с частотой кадров, заданной программой.

Удаленный

RJ12 поддерживает RS-422.

Подключение к панели Управления

Ethernet поддерживает 10/100/1000 BaseT. Позволяет напрямую подключать панель к корпусу или через сеть.

Внутренний Генератор временного кода

ДА

Обратная связь

RJ45 для систем обратной связи сторонних производителей.

Итоговый результат

Добавлен через Ethernet-соединение к продукту Blackmagic Design GPI и Tally Interface. (Не входит в комплект).

На любом из 48 выходов SDI.

Компьютерный интерфейс

1 x порт USB-C.

Стандарты

Стандарты видео SD

Нет

Стандарты видео высокой четкости

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

Стандарты видео Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.

Соответствие требованиям SDI

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M уровня A и B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 и SMPTE 2082‑10, SMPTE 2082‑12.

Выборка видео

4:2:2

Точность цветопередачи

10-битный.

Цветовое пространство

РЕКОМЕНДАЦИИ 709, РЕКОМЕНДАЦИИ 2020.

Автоматическое Переключение SDI

Автоматически определяет 1,5G-SDI, 3G-SDI уровня A и уровня B, 6G-SDI и 12G-SDI.

Особенности продукта

Вышестоящие Ключевые Лица

16

Нижестоящие Ключевые Лица

4

Продвинутые Хромакейеры

16

Сверхисточник

2

Поддержка Обратной связи

ДА

Микс Минус Поддержка

ДА

Линейные клавиши/Luma Keyers

20

Клавиша перехода (Stinger/DVE)

4 Жала, 4 ДВ.

Общее количество слоев

28

Генераторы шаблонов

21

Генераторы цвета

2

ДВС

4

Панель Управления

Аварийное переключение передней панели, программная или дополнительная аппаратная панель.

Маршрутизируемые Окна

64

Подсчет

Красный для индикации программы и зеленый для индикации предварительного просмотра.

Метки исходного кода Windows

ДА

Мониторинг с несколькими видами

Мониторинг с несколькими видами

4 x 16 вариантов многоэкранного режима для 64 экранов одновременно.

Стандарт многовидового видео

Выберите HD или Ultra HD.

Медиаплеер

Медиаплееры

4

Каналы

Заполните и нажмите клавишу для каждого медиаплеера.

Емкость медиафайла Неподвижных изображений

64

Емкость медиафайла для клипов

4

Продолжительность клипа медиаплеера в формате 720 HD

3200 кадров

Продолжительность клипа медиаплеера в формате 1080 HD

1600 кадров

Длина клипа медиаплеера в формате Ultra HD

400 кадров

Формат неподвижного изображения медиафайла

PNG, TGA, BMP, GIF, JPEG и TIFF.

Формат видеофайла медиафайла

Последовательность TGA.

Формат аудиофайла медиафайла

WAV, MP3 и AIFF.

Дисплей

Интерфейс

Минимальное разрешение монитора - 1366 x 768.

Передняя панель

Встроенный ЖК-монитор HD для видео, 42 светодиодные кнопки для настройки и аварийного переключения, 8 кнопок источника, 4 кнопки перехода, 6 кнопок выбора и микширования, ручка управления меню и кнопка настройки, кнопка блокировки передней панели.

Обработка

Задержка обработки

< 10 строк.

Аудиомикшер

298- Канальный микшер

Выбирается включение / Выключение /Аудио-Сопровождение-Видео.

Измерение уровня и пиковых значений.

Мастер получает контроль над усилением.

6-полосный параметрический эквалайзер, динамики, включая расширитель, гейт, компрессор и лимитер.

Преобразование вниз

1 x выбираемый выходной сигнал с пониженным разрешением HD.

Программное обеспечение

Входящая в комплект панель управления

Панель управления ATEM Software включена в бесплатную версию для macOS 14.0 Sonoma, macOS 15.0 Sequoia или более поздних версий, а также для Windows 10 и 11.

Обновления программного обеспечения

Использование прямого подключения USB‑C к компьютерам Mac OS или Windows. Включает утилиту настройки ATEM.

Конфигурация

Настройка через панель управления ATEM Software, за исключением IP-адреса шасси ATEM, который настраивается с помощью утилиты ATEM Setup, подключенной через USB‑C к шасси.

Операционные системы

Mac 14.0 Sonoma,
Mac 15.0 Sequoia или более поздняя версия.

Windows 10 и 11.
Windows 11 для ARM

Требования к питанию

Источник питания

2 внутренних разъема 100–240 В переменного тока, 50/60 Гц.

Энергопотребление

TBA

Физические характеристики

Физическая Установка

Физическая Установка

высота 4 стеллажных блока.

Экологические характеристики

Рабочая Температура

От 0° до 40° C (от 32° до 104° F)

Температура хранения

От -20° до 60° C (от -4° до 140° F)

Относительная Влажность

от 0% до 90% без конденсации
