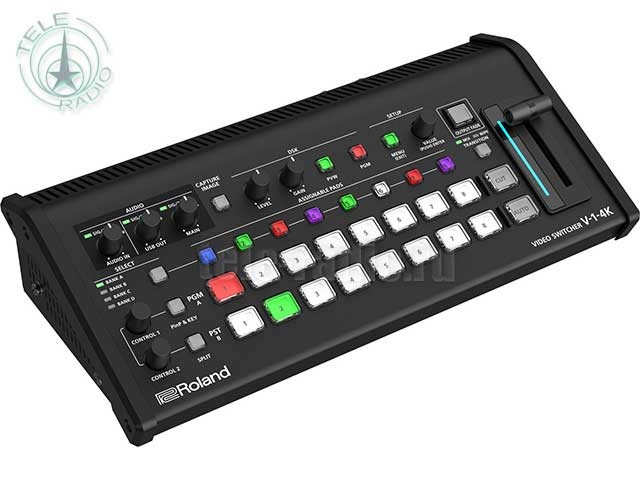

Видеомикшер Roland V-1-4K

Новый эталон компактного видеомикшера 4K для прямых трансляций

Видеомикшер V-1-4K — это комплексное решение для микширования видео в формате 4K 60p в компактном и простом в использовании корпусе. Подключения HDMI, USB 3.0 и LAN обеспечивают гибкость ввода-вывода, а многоканальное микширование и эффекты привносят высококачественный звук в любую трансляцию. Кроме того, вы получаете встроенное управление PTZ-камерами и возможность удаленного управления через специальные приложения. А с помощью нашего мощного программного обеспечения Graphics Presenter можно легко дополнить видеоряд впечатляющими титрами, анимированной графикой и многим другим.

Компактная производительность 4K

При ширине 32 см V-1-4K остается компактным и портативным устройством, что позволяет инженерам легко интегрировать его в тесные пространства и перевозить с места на место. Несмотря на впечатляюще компактные размеры, он оснащен 8-канальным видеомикшером, способным работать в режиме 2160p60 с поддержкой HDR.

Масштабируемые Входы HDMI

Каждый из пяти входов HDMI оснащен собственным встроенным скалером. Они поддерживают источники как в формате HD, так и в формате 4K с разной частотой кадров, что позволяет использовать камеры, ноутбуки и устройства воспроизведения без необходимости согласовывать разрешение.

Это особенно удобно для площадок и производственных команд, которые хотят постепенно переходить на 4K. Существующее оборудование высокой четкости можно использовать вместе с новыми источниками сверхвысокой четкости (UHD), при этом коммутатор будет автоматически выполнять преобразование.

Ваши Параметры вывода

Пять одновременных HDMI-выходов V-1-4K обеспечивают высокую гибкость. Выходы 1 и 2 имеют фиксированное разрешение 4K для PGM и PVW, а разрешения выходов 3 и 4 можно понизить до HD. Это позволяет легко использовать комбинацию дисплеев с разрешением 4K и HD, что часто бывает необходимо на объектах, находящихся в процессе модернизации.

Выходы 3 и 4 также можно использовать в матричном режиме, что позволяет при необходимости направлять входные сигналы непосредственно на определенные выходы. Выход 5 предназначен для мультипросмотра в разрешении 1080p, что обеспечивает чистоту и организованность мониторинга.

Кроме того, есть встроенный выход для захвата видео через USB Type-C с поддержкой разрешения до 4K60p, что упрощает потоковую передачу и запись без необходимости в дополнительном оборудовании.

Область интереса для съемки с разных ракурсов

Одна из самых интересных функций — режим «Область интереса» (Region of Interest, ROI). Несмотря на то, что V-1-4K имеет восемь каналов и пять входов HDMI, ROI позволяет разделить вход HDMI 1 на четыре отдельных канала. Каждый канал можно использовать как отдельный источник, что позволяет превратить одну 4K-камеру в четыре разных источника видео.

Для небольших съемочных групп или тех, кто ограничен в бюджете, это может иметь большое значение. Это простой способ снимать с нескольких ракурсов с помощью одной камеры, при этом мультипросмотрщик четко отображает различные области интереса для быстрой идентификации.

Встроенные слои и эффекты

V-1-4K состоит из трех слоев композиции: фона, PinP-Keyer и DSK поверх него. Положение «картинка в картинке» полностью регулируется, что позволяет изменять размер и положение источников видео по мере необходимости.

Инструмент для создания ключей поддерживает как Luma, так и Chroma-кейинг, а DSK предлагает Luma-кейинг для титров и наложений. С помощью этих инструментов можно легко добавлять графику, логотипы или нижние титры в прямые эфиры.

Гибкие Варианты управления

Компания Roland интегрировала программное обеспечение для удаленного управления на Mac, Windows и iPad, предоставив пользователям полный доступ к микшерному пульту с компьютера или планшета. Это удобно для инженеров, которым нужен доступ к микшерному пульту на объекте, но он установлен в труднодоступном месте.

V-1-4K также работает с недавно выпущенным БЕСПЛАТНЫМ приложением VenuSet от компании Rolands. Приложение позволяет интеграторам создавать упрощенные пользовательские панели управления, что идеально подходит для прокатных компаний, сдающих оборудование в аренду религиозным организациям или корпоративным пространствам, в которых нет собственного специалиста по видео.

Для более продвинутой интеграции предусмотрен порт LAN, поддерживающий команды TCP и управление PTZ-камерой. Устройство также совместимо с Roland Graphics Presenter, что позволяет легко добавлять титры, логотипы и графику в прямые трансляции, создавая более профессиональный эффект.

Практичный вариант для организаторов мероприятий и интеграторов

Модель V-1-4K хорошо подходит для тех случаев, когда простота использования не менее важна, чем производительность. Знакомый рабочий процесс помогает инженерам и специалистам перейти на 4K без необходимости переучиваться.

Это также отличный выбор для инженеров-фрилансеров, работающих в корпорациях, образовательных учреждениях или государственных организациях. Простота управления в сочетании с гибкими настройками и надежностью Roland позволяет легко использовать его в нескольких проектах.

Простой путь к 4K

Для производственных команд, которые хотят перейти на формат UHD без лишних сложностей, V-1-4K станет практичным решением. Благодаря поддержке источников HD и 4K, гибкой маршрутизации и простоте управления он открывает возможности для работы с 4K по доступной цене.

Если вы планируете создать видеосистему с прицелом на будущее или модернизировать существующую, V-1-4K позволит вам легко перейти на формат 4K, сохранив при этом простоту, которой славятся микшеры начального уровня Roland.

Характеристики

Видео
Обработка видео
4:2:2 (Y/Pb/Pr), 8 бит
Количество видеоканалов
5 каналов
Форматы входного видеосигнала
HDMI IN 1–5:
720/60p, 59,94p, 50p
1080/59,94i *1, 50i *1
1080/60p, 59,94p, 50p, 30p, 29,97p, 25p, 24p, 23,98p
2160/60p *2, 59,94p *2, 50p *2, 30p, 29,97p, 25p, 24p, 23,98p
UXGA (1600x1200/60 Гц), WUXGA (1920x1200/60 Гц), WQHD (2560x1440/60 Гц) *3
* Соответствует стандартам CEA-861-G, VESA CVT. * HDMI IN 5 поддерживает сигнал Roland FILL+KEY. * Цветовая гамма и динамический диапазон соответствуют формату системы. *1 Входной видеосигнал с чересстрочной разверткой преобразуется во входной видеосигнал с прогрессивной разверткой посредством внутренней обработки. *2 HDMI IN 1–3 поддерживает формат YUV420. *3 Уменьшение количества мельканий
Форматы вывода видео
HDMI OUT 1–2:
1080/60p *1, *3
1080/59,94p *1, *4
1080/50p *1, *5
1080/30p *1, *6
1080/29,97p *1, *7
1080/25p *1, *8
1080/24p *1, *9
1080/23.98p *1, *10
2160/60p *2, *3
2160/59,94p *2, *4
2160/50p *2, *5
2160/30p *2, *6
2160/29,97p *2, *7
2160/25p *2, *8
2160/24p *2, *9
2160/23,98p *2, *10

*1 Системный формат = 1080p
*2 Системный формат = 2160p
*3 Частота кадров = 60 Гц
*4 Частота кадров = 59,94 Гц
*5 Частота кадров = 50 Гц
*6 Частота кадров = 30 Гц
*7 Частота кадров = 29,97 Гц
*8 Частота кадров = 25 Гц
*9 Частота кадров = 24 Гц
*Частота 10 кадров = 23,98 Гц

ВЫХОД HDMI 3--4:
1080/60р *1, *3, *4
1080/59.94р *1, *3, *5
1080/50р *1, *3, *6
1080/30р *1, *3, *7
1080/29,97p *1, *3, *8
1080/25p *1, *3, *9
1080/24p *1, *3, *10
1080/23,98p *1, *3, *11
2160/60p *2, *4
2160/59,94p *2, *5
2160/50p *2, *6
2160/30p *2, *7
2160/29,97p *2, *8
2160/25p *2, *9
2160/24p *2, *10
2160/23.98стр. *2, *11

*1 Системный формат = 1080p
*2 Системный формат = 2160p
*3 Системный формат = 2160p и преобразование в меньшую сторону = ВКЛЮЧЕНО
*Частота 4 кадров = 60 Гц
*Частота 5 кадров = 59,94 Гц
*Частота 6 кадров = 50 Гц
*Частота 7 кадров = 30 Гц
*8 Частота кадров = 29,97 Гц
*9 Частота кадров = 25 Гц
*10 Частота кадров = 24 Гц
*11 Частота кадров = 23,98 Гц
* Цветовая гамма: Rec.709, Rec.2020
* Динамический диапазон: SDR, HDR PQ (HDR10), HDR HLG
* HDMI OUT 3--4 может работать в режиме понижающего преобразования (1080p), если формат системы — 2160p.
* Соответствует стандарту CEA-861-G.

Выход HDMI 5 (MULTI-VIEW):
1080/60p
* Цветовая гамма: Rec.709
* Динамический диапазон: SDR
* Соответствует стандарту CEA-861-G.
USB STREAM:
1080/60p, 59,94p, 50p, 30p, 29,97p, 25p
2160/60p, 59,94p, 50p, 30p, 29,97p, 25p
*Поддерживает несжатое видео (YUY2) и сжатое видео (Motion JPEG).
Неподвижное изображение
Растровый файл (.bmp) До 3840 x 2160 пикселей, 24-битный цвет, без сжатия. * Во внутренней памяти можно хранить до 2 файлов. Видеоэффекты
Переход: Вырезать, Смешать (Растворить), Сгладить (8 типов), Разделить (2 типа)
Композиция: PinP x 1 (квадрат), Keyer x 1 (ключ яркости, ключ цветности), DSK (ключ яркости), режим Roland FILL+KEY
Прочее: мультипросмотр (1 тип), захват неподвижного изображения, воспроизведение неподвижного изображения, затухание выходного сигнала (аудио, видео: черный), вывод тестового шаблона
Аудио
Обработка звука
Частота дискретизации: 24 бита, 48 кГц
Количество аудиоканалов
14 каналов
Аудиоформаты
USB STREAM (вход/выход): линейный PCM, 16 бит, 48 кГц, 2 канала
HDMI IN: линейный PCM, 24 бита, 48 кГц, 2 канала
HDMI OUT: линейный PCM, 24 бита, 48 кГц, 2 канала
Аудиоэффекты
Канальные эффекты: фильтр верхних частот, шумоподавитель, компрессор, 4-полосный эквалайзер, задержка, автоматическое микширование
Основные эффекты: 4-полосный эквалайзер, компрессор/лимитер, 15-полосный графический эквалайзер, задержка
Прочее: затухание выходного сигнала, тестовый тональный сигнал на выходе
Общая секция
Другие функции
Память (8 типов)
Функция блокировки панели
Эмулятор EDID
Автоматическое переключение
Интеллектуальный подсчет
Дистанционное управление камерой (до 5 устройств)
Разъемы
Разъемы для видеовхода
HDMI IN 1--5: HDMI type A x 5 (HDMI2.0)
* Поддерживается протокол HDCP 1.4 2.2
* Поддерживается поддержка нескольких форматов
Разъемы видеовыхода
HDMI OUT 1--4: HDMI type A x 4 (HDMI2.0)
* Поддерживается HDCP 1.4 2.2

ВЫХОД HDMI 5: HDMI type A x 1 (HDMI1.4)
* Поддерживается HDCP 1.4

USB-порт: USB Type-C (R) (USB2.0 / USB3.2 Gen1)
Разъемы для аудиовхода
Аналог:
АУДИО В 1--2: тип XLR

Цифровой:
USB-ПОТОК: USB Type-C (R)
HDMI IN 1--5: Разъемы HDMI type A x 5
Аудиовыходные разъемы
Аналог:
АУДИОВЫХОД 1--2: Тип RCA phono
ТЕЛЕФОНЫ: Миниатюрный стереотелефонный тип

Цифровой:
USB-ПОТОК: USB Type-C (R)
ВЫХОД HDMI 1-5: HDMI type A x 5
Другие разъемы
USB-ХОСТ: USB A type (для флэш-накопителя USB)
USB-порт: USB Type-C (R) (для дистанционного управления с ПК и iPad)
УПРАВЛЕНИЕ по локальной СЕТИ: RJ45, 100BASE-T (для дистанционного управления)
Характеристики аудиовхода/выхода
Уровень входного сигнала
AUDIO IN 1, 2: +4 дБн (максимум: +24 дБн)
Входное сопротивление
AUDIO IN 1, 2: 16 кОм
Уровень выходного сигнала
AUDIO OUT 1, 2: -10 дБн (максимум: +10 дБн)
НАУШНИКИ: 92 мВт + 92 мВт (32 Ом)
Выходное сопротивление
АУДИОВЫХОД 1, 2: 1 кОм
НАУШНИКИ: 10 Ом
Прочее
Источник питания
Адаптер переменного тока
Потребляемый ток
4 А
Потребляемая мощность
52 Вт
Рабочая температура
от +0 до +40 °C
от +32 до +104 °F
Размеры
330 (Ш) x 164 (Г) x 79 (В) мм
13 (Ш) x 6-1/2 (Г) x 3-1/8 (В) дюймов
Вес (без адаптера переменного тока)
1,9 кг
4 фунта 4 унции
Аксессуары
Руководство по началу работы
Буклет «БЕЗОПАСНОЕ ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА»
Адаптер переменного тока
Шнур питания
