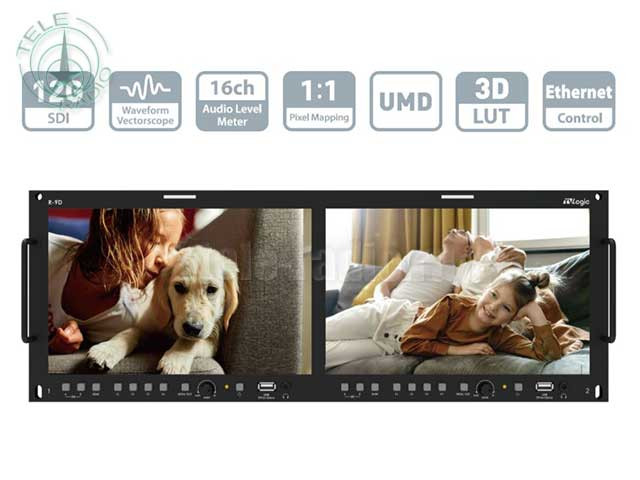

Мониторная сборка TVLogic R-9D

Мониторная сборка из двух 10,1″ LCD-дисплеев разрешением Full HD и широкими углами обзора. Каждый из мониторов поддерживает подключения 12G-SDI и HDMI.

Основные характеристики продукта

• 2 x 10″ Full HD LCD Screen
• 12G/6G/3G-SDI Input & Output
• HDR (PQ, HLG, S-Log3)
• Waveform / Vectorscope
• 16ch Audio Level Meter
• Marker
• Dynamic UMD
• Timecode Display
• Luma (Y') Zone Check
• Focus Assist
• 1:1 Scan / Zoom
• Blue/Mono Only
• H/V Delay
• Tally
• Remote Control by Ethernet

Характеристики

Характеристики дисплея

• Диагональ, дюймов: 10.1″
• Разрешение, пикселов: 1920×1200 (16:10)
• Глубина цвета: 16,7 млн. цветов
• Углы обзора: 170°(H) / 170°(V)
• Яркость: 1000 Cd/m2
• Контрастность: 1000:1
• Зона отображения: 216.5 (H) / 135.4 (V) мм

Входы

• BNC (x1): 12G-SDI
• BNC (x1): 3G-SDI
• HDMI (x1): HDMI вход
• RJ-45 (x2): RS-422, REMOTE

Выходы

• BNC (x): 12G-SDI сквозной
• BNC (x1): 3G-SDI сквозной
• RJ-45 (x1): RS-422

Входной сигнал

• 12G-SDI: 11.88Gbps
• 6G-SDI: 5.94Gbps
• 3G-SDI: 2.970Gbps
• HD-SDI: 1.485Gbps
• SD-SDI: 270Mbps
• HDMI: 1080p (60/59.94/50/30/25/24/23.98), 1080i (60/59.94/50)/720p (60/50)/480i (60)/480p (60)/576i (50)/576p (50)

Форматы входных сигналов SDI

• SMPTE ST 2082: 2160p (60/59.94/50/30/29.97/25/24/23.98/30sF/29.97sF/25sF/24sF/23.98sF) 2160i (60/59.94/50)
• SMPTE-425M-A/B: 1080p (60/59.94/50/30/29.97/25/24/23.98/30sF/29.97sF/25sF/24sF/23.98sF) 1080i (60/59.94/50)
• SMPTE-274M: 1080i (60/59.94/50), 1080p (30/29.97/25/24/24sF/23.98/23.98sF)
• SMPTE-296M: 720p (60/59.94.50/30/29.97/25/24/23.98)
• SMPTE-125M: 480i (59.94)
• ITU-R BT.656 576i (50)

Звук

• Audio In: вложенный звук
• Audio Out: динамик

Общие характеристики

• Требования к электропитанию: DC 12V/3.4A
• Потребляемая мощность: 38W 30 ВтРабочая температура: от 0° до 35 °C
• Температура хранения: от -20° до 60 °C
• Размеры: 481×175.8×60.5 мм (монитор), 481x x 175.8×88 мм (с рековым креплением)
• Вес (со стойкой): 2.95 кг

Комплект поставки

• Мониторная сборка: 1 шт
• Rack Mount Kit: 1 шт
• Адаптер питания AC/DC: 1 шт
